在工程建設和電力設施安裝過程中,電纜埋地深的規范要求與標準是一個至關重要的環節。合理的埋地深不僅能夠保護電纜免受外部環境因素的影響,如機械損傷、溫度變化和化學腐蝕等,還能確保電力傳輸的安全性與穩定性,延長電纜的使用壽命。不同*和地區對電纜埋地深有著各自的規定和標準,這些規定通常基于地質條件、氣候特征以及使用場景等因素綜合考量。本文將匯總*相關規范與標準,深入探討電纜埋地深的具體要求及其背后的原理,為工程設計和施工提供參考依據。
《通信管道與通道工程設計標準》GB 50373-2019:
7.0.1 通信管道的埋設深需遵循表7.0.1中的規定。若實際施工中無法滿足該要求,則應采取混凝土包封或者鋼管保護的方式進行處理。
7.0.2 在管道進入人(手)孔的位置,管道基礎的頂部與人(手)孔基礎頂部之間的距離應不小于0.40m;同時,管道頂部到人(手)孔上覆底部的距離應至少保持0.30m。

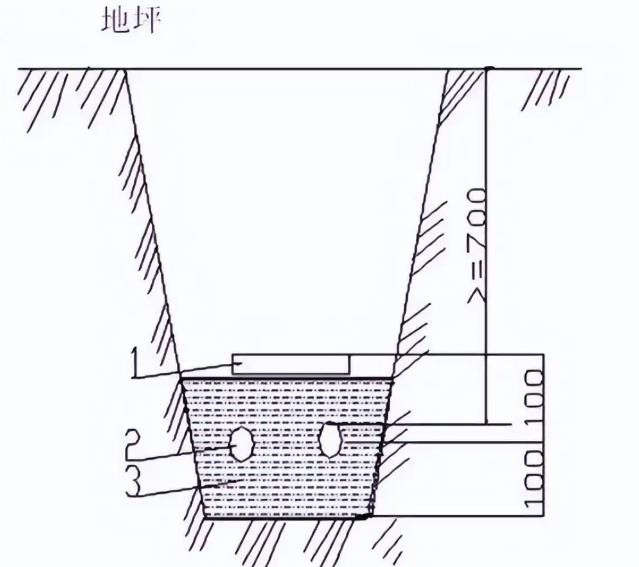

電纜屋外直接埋地敷設深要求與保護措施
《低壓配電設計規范》GB50054-2011中相關規定如下:
1. **電纜埋地敷設要求**(7.6.36):
- 電纜在室外直接埋地敷設時,其埋設深不應小于700mm;若電纜直埋于農田中,則埋設深不應小于1m。
- 在電纜的上下方應均勻鋪設砂層,砂層厚度宜為100mm。
- 砂層上方應覆蓋混凝土保護板或其他保護層,保護層的寬度應超出電纜兩側各50mm。
2. **寒冷地區電纜埋地敷設要求**(7.6.37):
- 在寒冷地區,室外直接埋地敷設的電纜應埋設在凍土層以下。
- 若因條件無法深埋,應采取措施防止電纜受到損傷。

電纜室外埋地敷設規定
《民用建筑電氣設計標準》GB51348-2019:8.7.2 電纜室外埋地敷設應遵循以下規定:
1. 若沿同一路徑敷設的室外電纜數量不超過6根,并且現場條件允許,建議采用電纜直接埋地敷設的方式。此外,在人行道或非機動車道區域,也可以選擇電纜直埋敷設。
2. 使用帶有外護層的鎧裝電纜。如果場所不存在機械損傷風險,可以選用無鎧裝塑料護套電纜。在流沙層、回填土等地帶等土壤可能發生位移的情況下,須采用鋼絲鎧裝電纜。
3. 在存在化學腐蝕的土壤環境中,禁止采用直接埋地敷設電纜的方式。
4. 電纜外皮與地面之間的埋深不得少于0.7米,同時需在電纜上下方均勻鋪設100毫米厚的細砂或軟土,并覆蓋混凝土保護板或其他類似的保護層以確保電纜安全。
5. 對于寒冷地區,電纜可以埋設在凍土層之下。如果無法達到此深,則需要采取相應措施,避免電纜遭受損害。
電纜直埋敷設要求與保護措施
《電力工程電纜設計標準》GB 50217-2018 中關于電纜直埋敷設的相關規定如下:
# 非凍土地區電纜直埋敷設(5.3.3)
在非凍土地區進行電纜直埋敷設時,應滿足以下埋置深要求:
1. 電纜外皮與地下構筑物基礎之間的距離不得小于 **0.3m**;
2. 電纜外皮至地面的深不得小于 **0.7m**;如果電纜敷設于耕地之下,應適當加深,且埋深不宜小于 **1m**。
# 凍土地區電纜直埋敷設(5.3.4)
在凍土地區進行電纜直埋敷設時,電纜應埋入凍土層以下。若因條件無法達到此要求,應采取措施防止電纜受到損傷。

# 電纜與鐵路、道路交叉時的保護管設置(5.3.6)
當電纜直埋敷設需與鐵路或道路交叉時,應加裝保護管,并滿足以下要求:
1. **與鐵路交叉時:**
- 保護管應超出鐵路路基面寬兩側各 **1m**,或者超出排水溝外側 **0.5m**;
- 埋設深不應低于鐵路路基面下 **1m**。
2. **與道路交叉時:**
- 保護管應超出道路邊緣兩側各 **1m**,或者超出排水溝外側 **0.5m**;
- 埋設深不應低于道路路面下 **1m**。
3. **保護管排水坡度:**
- 保護管應具有不低于 **1%** 的排水坡度,以確保排水順暢。
